📌 产品介绍

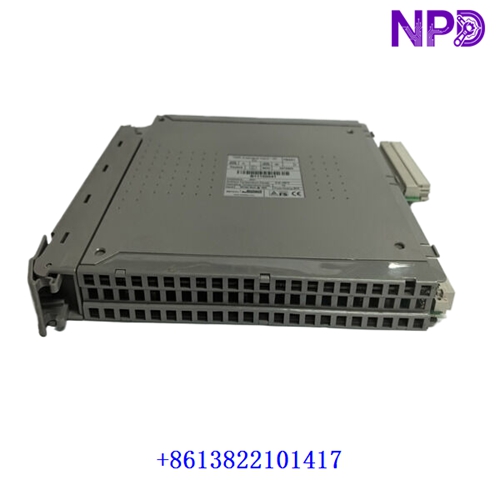

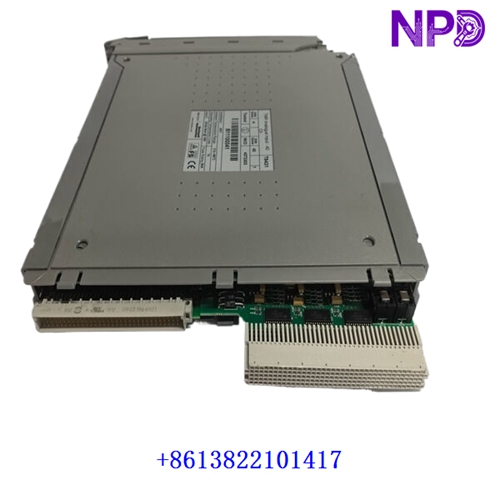

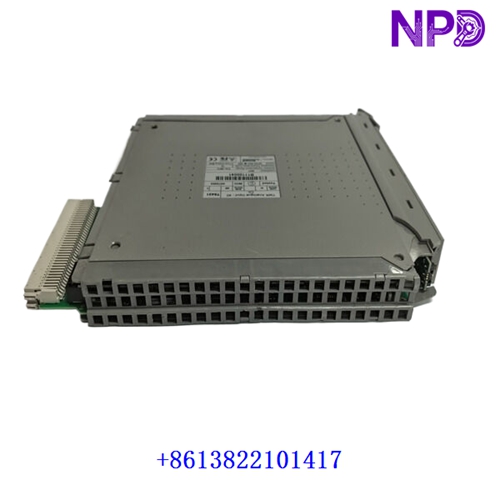

ICS Triplex T8461C 是罗克韦尔自动化旗下 Trusted 系列的三重模冗余（TMR）数字量输出模块，适用于工业安全仪表系统（SIS）及关键过程控制应用。需要注意的是，尽管部分商品标题将其描述为通信模块，T8461C 的主要产品功能实际是数字量输出，而不是独立的通信模块。

该模块提供40个数字量输出通道，支持24V DC和48V DC等级的现场供电应用。模块采用三重冗余架构，可对输出状态进行监测，并提供线路故障诊断和事件顺序记录（SOE）等功能，适用于需要高可靠性和故障检测能力的工业控制场景。

T8461C 可用于符合配置要求的 Trusted 安全控制系统，常见应用包括执行机构控制、过程联锁及其他工业数字输出任务。采购前应核对完整型号、硬件修订版本、机架和端子组件配置，避免与通信模块或其他数字量输出模块混淆。

📋 产品参数 Datasheet

⚙️ 产品功能与应用

🔹 三重模冗余输出： 采用TMR架构，提高安全控制系统对特定硬件故障的容错能力。

🔹 40通道数字输出： 可用于控制符合电气规格要求的现场执行设备。

🔹 输出诊断： 支持输出电压、电流监测及线路开路、短路等故障检测。

🔹 分组供电： 40个输出通道划分为5个供电组，每组8个通道。

🔹 事件记录： 支持SOE事件顺序记录，事件分辨率可达1毫秒。

🔹 安全控制应用： 可用于满足相应系统认证、配置及应用设计要求的安全控制系统；具体安全等级应以原厂认证资料为准。

❓ 常见问题 Q&A

Q1：T8461C 是通信模块吗？

A：不是。T8461C 属于 Trusted TMR 数字量输出模块，主要负责现场数字控制信号输出。采购时不要将其与专用通信模块混淆。

Q2：T8461C 有多少个输出通道？

A：该模块有40个数字量输出通道，分为5组，每组8个通道。

Q3：该模块支持24V和48V直流系统吗？

A：该系列面向24V DC和48V DC等级的现场输出应用。实际供电范围应结合现场电源、负载要求和技术手册确认。

Q4：T8461C 可以直接替换 T8461 吗？

A：不能仅凭型号相似就认定可以替换。应核对硬件修订版本、系统配置、端子组件及对应的兼容性说明。

Q5：该模块是否支持热插拔？

A：Trusted 系统支持特定配置下的在线模块更换，但是否允许更换当前模块，取决于机架结构、冗余配置及批准的维护程序。

Q6：如何判断模块是否正常？

A：建议检查模块标签、连接器、外壳和状态指示，并要求供应商提供功能测试记录。安装后应按维护规程验证输出回路、诊断状态及相关安全功能。

Q7：采购前应确认哪些信息？

A：建议确认完整型号 T8461C、硬件版本、端子组件型号、产品成色、测试记录及现有 Trusted 系统配置。

🛠️ 安装与维护注意事项

⚠️ 安装前应核实背板供电、现场供电、负载电流及端子接线定义。

⚠️ 不得在未经批准的情况下进行带电插拔、修改安全逻辑或旁路安全联锁。

⚠️ 更换完成后，应按照批准的测试程序检查通道输出、故障诊断和相关安全功能，并保存维护记录。

🧩 推荐的其他 ICS Triplex 型号

以下型号属于 ICS Triplex Trusted 或 AADvance 相关产品系列，可作为工业安全控制备件的查询方向。它们的功能各不相同，并不意味着可以直接替代 T8461C。

1. T8160 — Trusted三重冗余接口模块。

2. T8110B — Trusted处理器模块。

3. T8111C — Trusted处理器模块，具体版本需核实。

4. T8151B — Trusted通信模块。

5. T8120 — Trusted通信接口相关模块。

6. T8100 — Trusted系统机架。

7. T8300 — Trusted扩展机架。

8. T8403 — Trusted数字量输入模块。

9. T8431 — Trusted模拟量输入模块。

10. T8451 — Trusted数字量输出模块。

11. T8480 — Trusted模拟量输出相关模块。

12. T9401 — AADvance数字量输入模块。

13. T9451 — AADvance数字量输出模块。

14. T9431 — AADvance模拟量输入模块。

15. T9110 — AADvance处理器模块。

采购提示： ICS Triplex Trusted 与 AADvance 产品具有不同的系统架构和硬件要求。订购前请确认完整型号、硬件版本及系统兼容性，避免将同品牌不同系列的模块视为可互换备件。
